Mega Gateway™智能边缘网关概念及解决方案

•微服务架构网关领跑者
•变频式数据提交，降低带宽占用，减轻中央服务器的负担并优化数据传输。
•拖拽式图形化编程，降低物联网应用技术门槛。

麦格智能边缘网关专注于解决各种传感器、设备端到平台端和控制端的复杂数据处理需求；图形化可编程的逻辑配置，使用户无需编程基础就可以轻松上手，高效地解决不同应用场景中面临的数据采集，提交，监控，交互等一系列问题。 麦格分布式边缘计算的功能将计算资源和数据处理能力从传统的集中式服务器向接近数据源的边缘设备移动，从而可以更快地响应事件和减少数据传输延迟， 实现变频式数据提交。 根据多年的工业数据采集及平台对接经验，麦格智能边缘网关整合了工控机、传统网关、串口服务器、边缘智能设备的多种功能，技术突破性实现了设备之间、设备平台之间以及多平台之间的同步并发3M(Multiple devices - Multiple platforms - Multiple devices)模式数据链路接口，为打破数据孤岛提供高效解决方案，为远程数据采集和控制提供稳定数据链路，其灵活的云端编程及远程配置适用于多种场景来应对数字经济新形势新挑战。

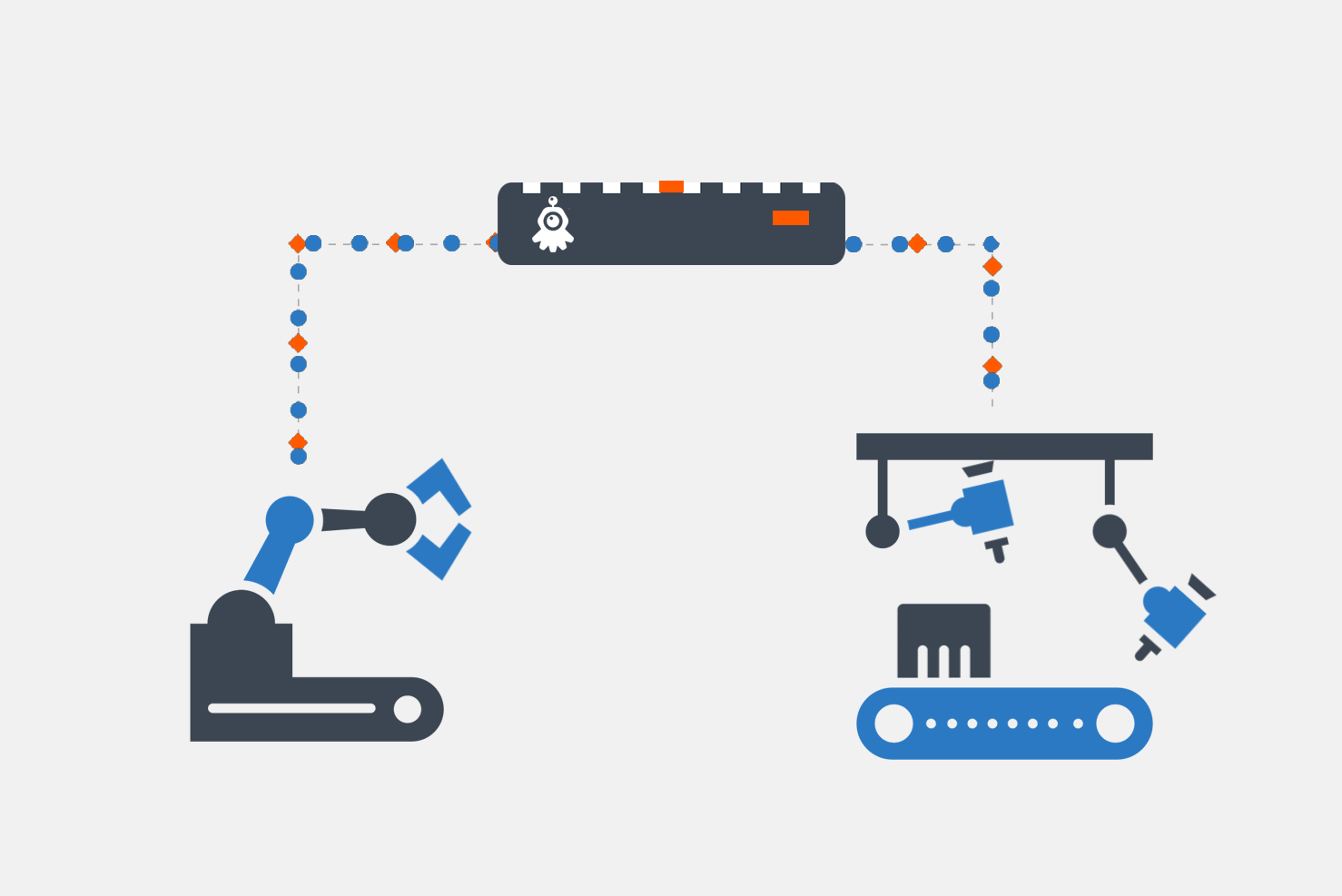

设备-设备 支持自定义协议

麦格智能网关做为中间连接件，通过RS485、RS232或者网口连接多种不同类型的设备，完成通讯协议转换，实现设备间的数据对话。支持数据包解析：位判断，从而实现逻辑转换。支持边缘计算功能，支持Modbus，Socket，自定义协议等。

Details

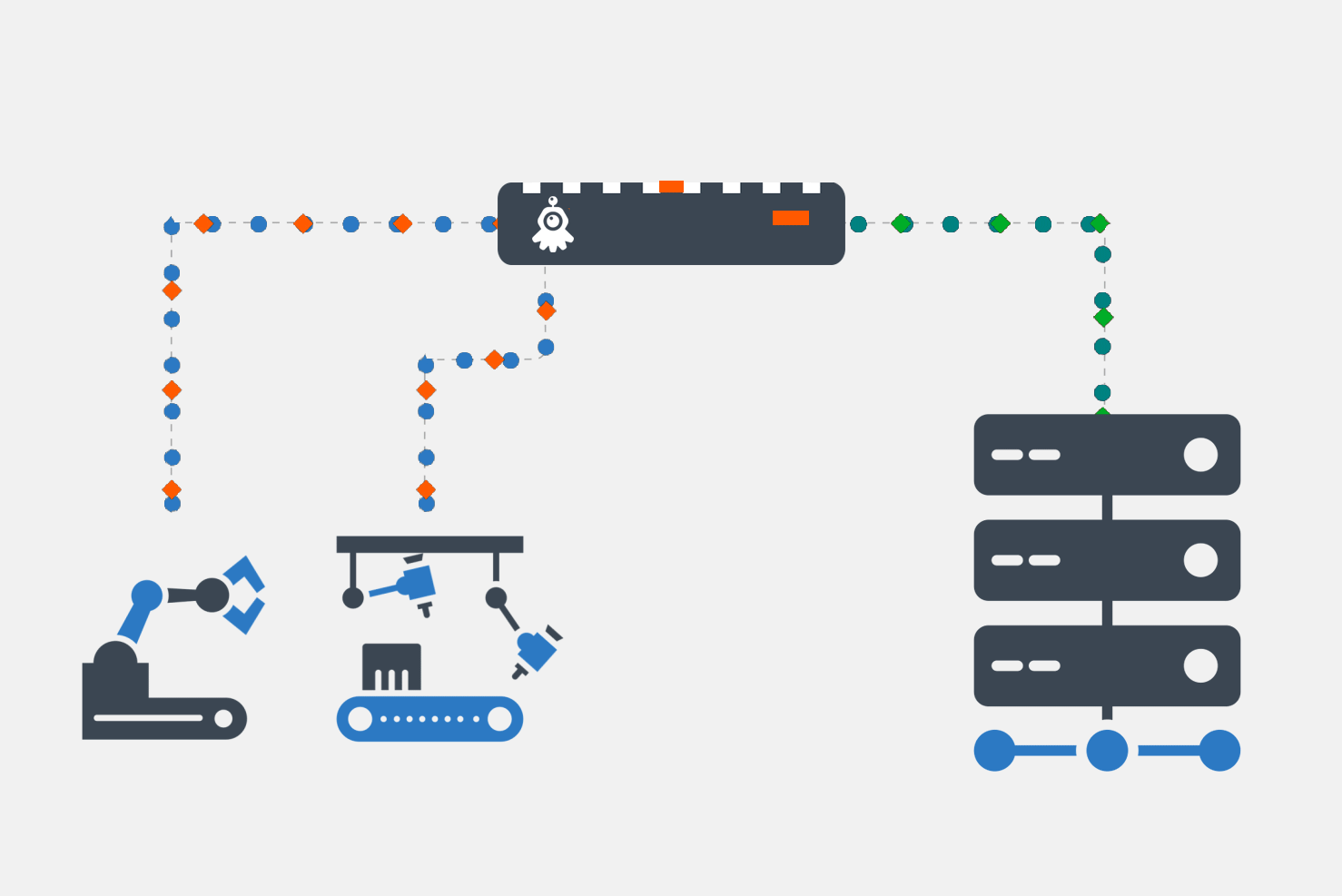

设备-平台 实现数据融合

麦格智能网关可通过多个串口并发采集数据，或使用单个串口顺序采集多台设备数据；借助强大的数据包解析和重组能力，可将多个传感器数据组合为一条记录，实现数据融合、硬件底层协议和互联网协议转换，完成设备与平台的数据交互。

Details

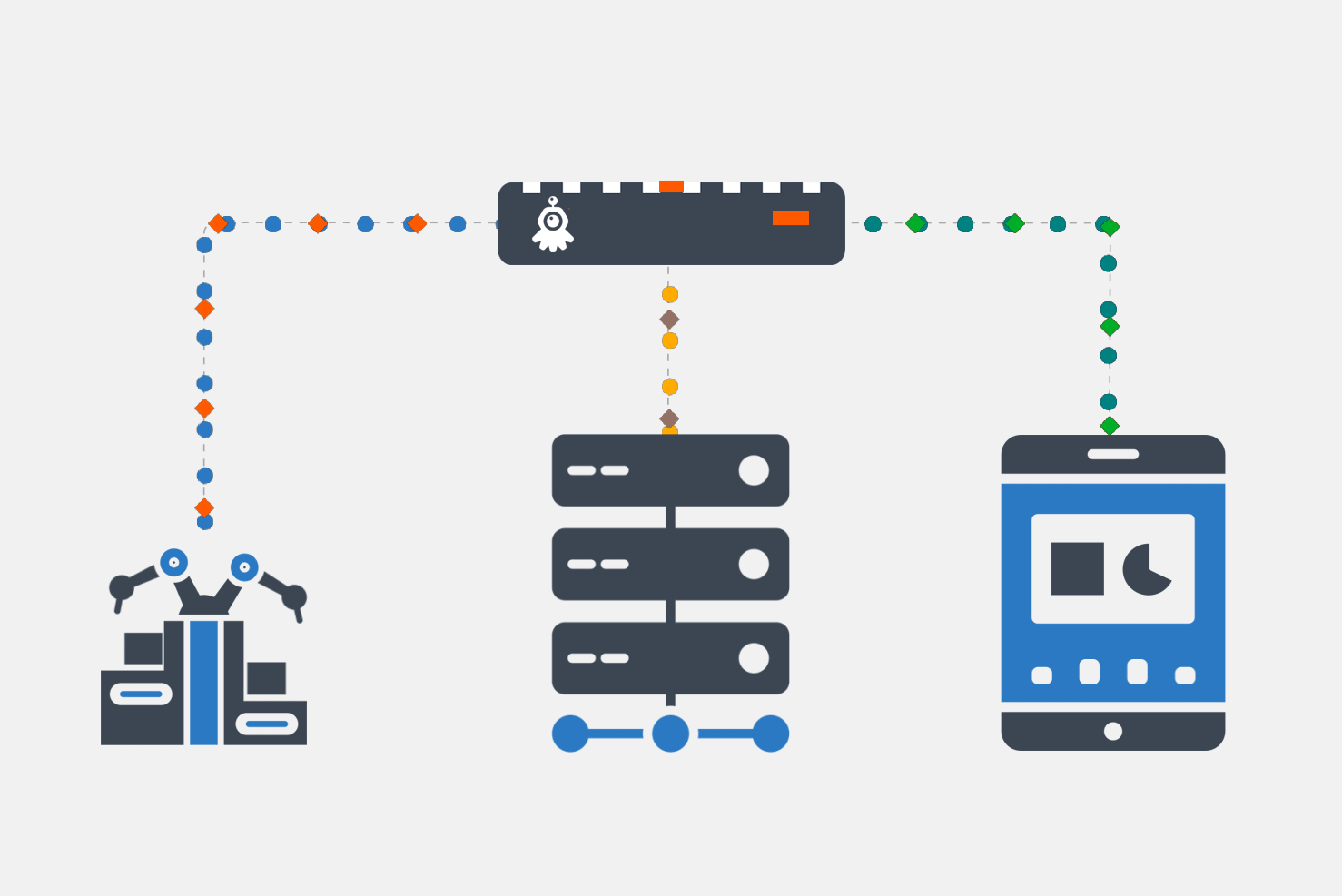

平台-平台 单点对多点对接

麦格智能网关支持HTTPS协议，可将设备或平台提交数据转发至多个平台；通过网关定时任务，在保持现有系统不变的情况下，使用平台已有API接口，即可完成多平台间的数据共享，避免了平台数据接口的二次开发，以及多方协调等工作。

Details

产品简介

智能网关

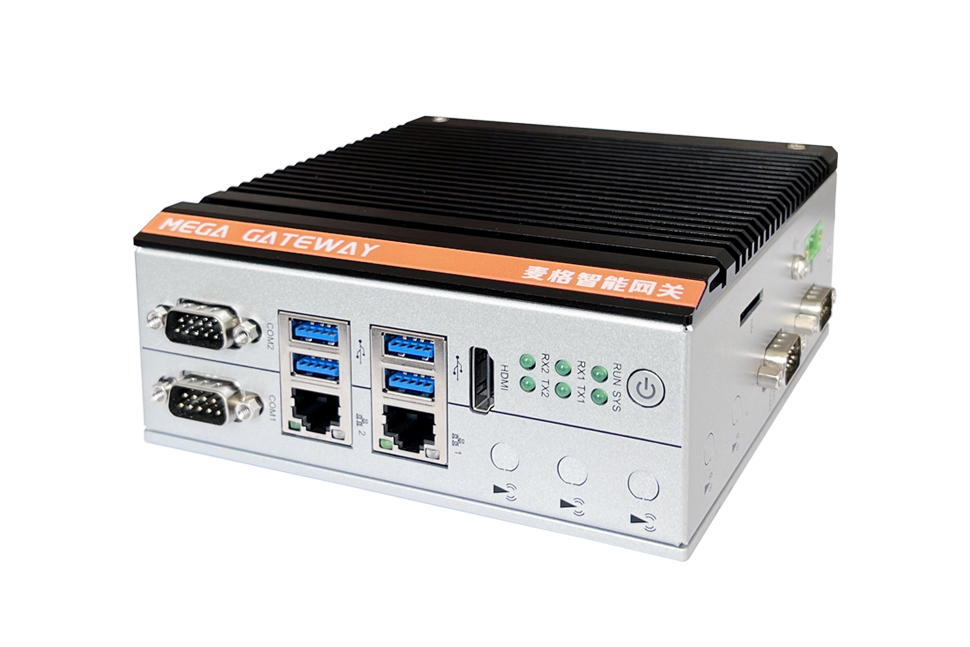

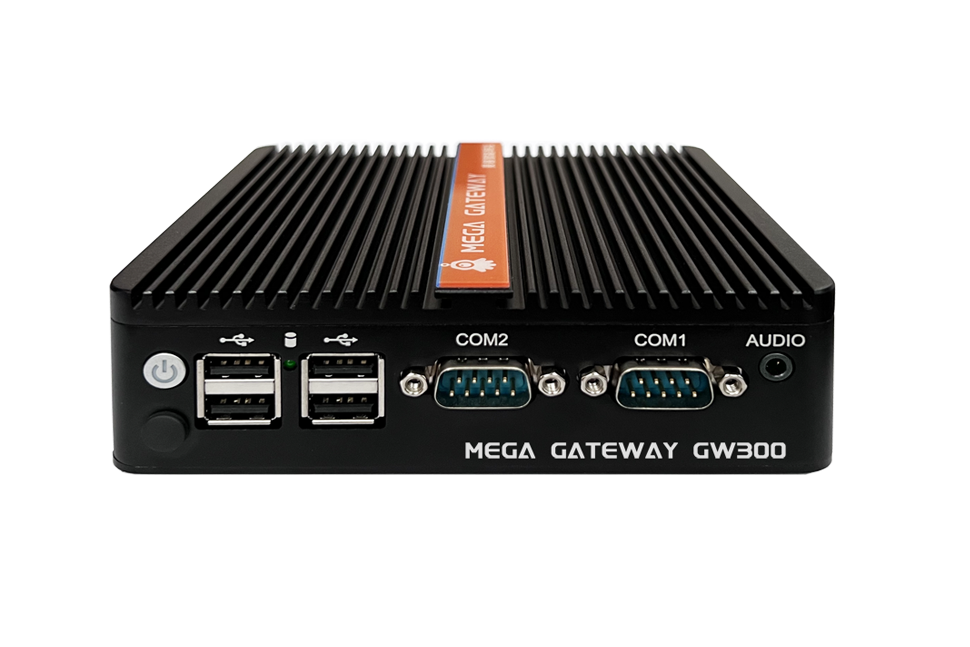

网关外观图
NSS-3D 网关 基础接入型

全新一代4G RTU，DTU数据通信智能设备，自主研发的任务流引擎可快速实现复杂串口数据包的收发和解析编程。 内置SIM卡槽全网通；支持远程运维，上电后可远程完成或修改配置编程，低成本批量部署。低功耗小体积，在实现串口数据包解析提取，边缘计算的同时可接收服务器下达的指令，实现远端传感器或设备与服务器的双向交流。

  • 支持图形化拖拽式编程，无需复杂的 AT 指令操作
  • 宽电压供电，同时支持USB供电
  • 支持RS485转TCP， MQTT，HTTP
  • 支持JSON自定义格式
  • OTA固件升级
NSS-4D 网关 逻辑判断

在NSS-3D的基础上，增加了逻辑判断（if-else）能力，实现对传感器数值的实时分析，若超出阈值范围可及时通知服务器，无需等待轮询的定期提交执行。同时增加了对小程序的支持，强大的自定义界面，可根据应用场景的不同实现个性化操作界面和数据图形的展示。 另外加强对流量计等大字节数据的友好支持，现实单浮点数和双浮点数的不种字节顺序的解析。

  • 支持If，else 拖拽逻辑编程
  • 支持多种字节顺序的单/双浮点数解析
  • 支持超时处理
  • 更多的节点空间
NSS-5E 网关 高性能边缘计算

基于ARM架构四核高性能Cortex-A53处理器，Linux 6.1内核的新一代智能边缘计算网关；与传统网关相比，它不仅体积小，而且可以实现复杂任务流处理，多线程任务同步处理，在完成数据解析提取，边缘计算的同时，可执行计划任务，并相应API请求；支持Java Script编程 ，让用户更灵活的处理数据逻辑。

  • 拥有NSS-3D/4D产品的所有功能
  • 独立双串口（RS485 x 2独立串口， 可通过USB 2.0接口扩展至8个串口）
  • 支持RS485 双向互转 TCP/HTTP/HTTPS/MQTT
  • 支持TCP/RS485数据包重组JSON

网络通讯 Adapter

NSS-4G

NSS-4G网卡

USB即插即用4G网卡

一款专为工业及户外网络场景设计的无线 4G 网卡，即插即用，通过USB接口扩展出一个4G网卡。解决在厂房、工地、户外作业等环境下设备、传感器因无 Wi-Fi 覆盖或网线连接，而无法访问互联网的问题。

  • 超小尺寸：铝合金外壳，11.3 *22 *38.4 (mm)
  • 超低功耗：5V USB Type C 供电
  • 支持多种系统：Linux，Mac OS，iOS，Android，Windows
  • 流量卡接入：配备标准卡槽，支持插入联通、移动、电信网络服务商
  • 可选多种天线
W2 Adapter

NSS-W2适配器

Wi-Fi 转LAN 互转+AP热点

Wi-Fi转LAN口适配器是连接传统有线终端与无线局域网的桥梁，旨在使无Wi-Fi功能的终端设备借助LAN口实现便捷wifi联网；4种独立的工作模式适用于多种场景需求，可将设备通过LAN口接入现场Wi-Fi网络，实现网络桥接。也可通过AP热点模式创建wifi网络，打通LAN口设备与wifi设备的通讯。

  • 超小尺寸：钣金外壳，65 *28*22 （mm），支持导轨安装
  • 供电方式：5V USB TYPE-C，或5~24V DC宽电压端子供电
  • 工作模式：桥接模式，路由模式，AP热点模式，IP代理模式
  • 可选多种天线

智能开关

IO2 智能开关

IO2 智能开关模块

双路继电器控制

麦格NSS-IO2双继电器物联网控制模块是专为工业自动化控制、智能设备改造、远程开关等场景研发的多功能继电器控制终端，创新性集成单稳态、磁保持两类继电器，搭配成熟4G物联网通信能力，有效解决传统继电器设备无法远程管控、断电状态不可控、场景适配单一的行业痛点，为各类开关量设备的智能化、远程化升级提供轻量化、高适配的一站式解决方案，广泛适配工业设备、智能家居、户外设备运维、安防联动等多元物联网应用场景。

支持接入自有平台控制，同时支持官方远程运维平台
OTA远程固件更新，无需运维到场时刻保持最新软件版本
可选多种天线
图形化web配置，无需安装.exe软件
超小尺寸 38x38 mm
网络通信 贴片式SIM卡
超低功耗 9～24V DC宽电压端子供电
看门狗 掉线重连、重启

应用方向及案例

麦格智能边缘网关具有超强的边缘计算能力以及边缘逻辑分析判断能力，可以实现变频式数据提交，避免常态化数据占用流量以及带宽，同时降低服务器端数据处理压力；麦格智能边缘网关是智能网关的引领者，2023 年 2 月通过山东省省级科技查新，经检索目前国内未见与该查新课题研究内容相同的文献报道，填补了国内空白，麦格智能网关将持续推动物联网行业设备发展和方案集成商的格局变化。目前该智能边缘网关作为数据采集的关键件已应用在多个行业和领域中。

为什么选择麦格网关？

Why Mega Gateway?

0代码，无需二次开发，只需拖拽式配置，即可完成复杂的功能需求。安全，可靠，打通生产现场过程感知层，控制层，与企业管理层的数据链路。可同时实现3M式(Multiple devices - Multiple platforms - Multiple devices)数据交互，即多个设备的数据可与多个平台，多个设备之间同时进行复杂数据共享。

更多...
通过简单的操作，以拖拽式为主的网关配置过程，可迅速完成复杂的数据包解析，重组和协议转换等功能，实现不同场景需求。
整合传统数采仪，DTU等硬件功能；将数据采集，传输，逻辑判断，边缘计算融合为一体，应用于多个行业如：新材料，化工，消防，制药，电力能源，矿业等；协助生产自动化，能耗管理。
独立自主的研发团队，是产品功能稳定可靠的保障。公司秉承以科技创新，理念创新，应用创新的公司文化，不断提升数字技术，增加产品功能，为用户带来优质的产品和使用体验。

最新动态

更多动态

用户手册

本用户手册涵盖了产品使用方法和功能介绍，让您快速掌握麦格智能边缘网关和麦格智能数据平台的操作方法，并通过实战案例让您可以快速的构建应用平台和解决方案的设计。

手册...
HelloAgain.json
  • 1 ``` JSON 1
  • 2 {
  • 3     "device_id" : "782323829AJK21",
  • 4     "device_type" : "温湿度采集38-23号位",
  • 5     "data" : "{\"chl\": 10.23, \"humidity\": 52.2,\"temp\": 23.8}"
  • 6 }
  • 7 ``` JSON 2
  • 8 {
  • 9     "id" : "5c3198f6-4a6c-46fa-8abd-e3ca339c2ba8", //消息ID
  • 10     "data" : { //属性键值对
  • 11         "property1": value1,
  • 12         "property2": value2
  • 13         ... }
  • 14     "time": 1616674679000 //时间戳，毫秒
  • 15 }
  • 16 ``` JSON 3
  • 17 {
  • 18     "dataFlowFile" : {
  • 19         "data": {
  • 20             "nodeList" : [{
  • 21                 "id" : "u3rvvmdyk9_TX",
  • 22                 "name": "串口TX数据包",
  • 23                 "icon": "el-icon-suitcase",
  • 24                 "parameter": {
  • 25                     "id": "u3rvvmdyk9_TX",
  • 26                     "content" : {
  • 27                         "data" : "01 3F 55 87",
  • 28                         "isLabelEnable" : false
  • 29                     }
  • 30                 },
  • 31                 "portName" : "/dev/ttyS0",
  • 32                 "portLabel" : "ttyS0"
  • 33                 }] },
  • 34         "socketLinks" : [],
  • 35         "mqttLinks" : []

麦格服务

以提供数字化服务，保障企业安全生产，生产线稳定运行，并为客户带来新的增长点为目的。
麦格具备完整数据流程开发、服务能力。将多种硬件、软件技术结合，解决客户在数据监控，数据统计，数据分析等方面的痛点问题。
细化客户需求，充分挖掘数据价值，协助客户量化生产，精细化管理。

数据采集

数据采集是工业自动化、智能化的第一步。是企业量化生产，精细化管理的必答题。 麦格数采设备，做为工业物联网的基础设备已广泛应用于各个行业。

数据可视化

将大量繁杂枯燥的数据，借助各类图表，例如曲线图，柱状图，3D模型等，以可视化的图形方式展示； 历史数据分析，当前数据走势，让用户一目了然。

数据分析告警

实时感知设备运行状态，自定义告警规则。7x24无间断监控分析，调度室大屏展示，数据异常短信群发提醒。 降低设备故障率，实时了解生产线健康状态。

数据对接，协议转换

使用MEGA GATEWAY™智能网关，轻松实现设备与设备之间，设备与平台之间，平台与平台之间的数据交互。 拖拽式编程，告别协议转换软件开发。

数据安全，加密

数据安全已融入到我们的每一项服务。同时针对客户已有数据库，软件，系统运维脚本程序，内网转 外网接口，等提供数据加壳，加密服务。

软件开发

如果市场上或者我们的产品都无法满足您的需求， 那就请放心的联系我们吧，竭诚为您服务。

联系我们

沙工 软件工程师

专注于设计和构建高效、安全和用户友好的软件解决方案，无论是企业级软件开发、移动应用开发还是定制化解决方案，能够为客户提供最佳的技术支持和服务。

  • shazhongming@mengabytesdata.com

张工 应用工程师

多年项目现场工作经验，掌握多种传感器应用，擅长企业能耗管理，数据采集，数据告警，协助多家企业完成数字化改造。

  • zhangke@megabytesdata.com

王工 项目工程师 M.ENG

具有丰富的硬件、软件设计和应用经验，完成多项专利成果，秉承实事求是的工作态度，针对客户的需求，提供系统解决方案。

  • wangteng@megabytesdata.com
